정보처리기사 - 인터페이스 구현 #92~98

92. 모듈 연계를 위한 인터페이스 기능 식별

92.1 모듈 연계

내부 모듈과 외부 모듈 또는 내부 모듈 간 데이터의 교환을 위해 관계를 설정하는 것

• 대표적인 모듈 연계 방법
  • EAI(Enterprise Application Intergration)
  • ESB(Enterprise Service Bus)
  • 웹 서비스(Web Service)

92.2 EAI(Enterprise Application Intergration)

기업 내 각종 애플리케이션 및 플랫폼 간의 정보 전달, 연계, 통합 등 상호 연동을 가능하게 해주는 솔루션

• EAI의 구축 유형

유형	기능	모형
Point-to-Point	- 가장 기본적인 애플리케이션 통합 방식 - 애플리케이션을 1:1로 연결- 변경 및 재사용이 어려움
Hub & Spoke	- 단일 접점인 허브 시스템을 통해 데이터를 전송하는 중앙 집중형 방식 - 확장 및 유지 보수가 용이- 허브 장애 발생 시 시스템 전체에 영향 미침
Message Hub (ESB 방식)	- 애플리케이션 사이에 미들웨어를 두어 처리하는 방식 - 확장성이 뛰어나며 대용량 처리가 가능
Hybrid	- Hub & Spoke와 Message Hub의 혼합 방식 - 그룹 내에서는 Hub & Spoke 방식을, 그룹 간에는 Message Hub 방식을 사용 - 필요한 경우 한 가지 방식으로 EAI 구현이 가능 - 데이터 병목 현상을 최소화할 수 있음

92.3 ESB(Enterprise Service Bus)

애플리케이션 간 연계, 데이터 변환, 웹 서비스 지원 등 표준 기반의 인터페이스를 제공하는 솔루션

• 애플리케이션 통합 측면에서 EAI와 유사하지만 애플리케이션 보다는 서비스 중심의 통합을 지향
• 특정 서비스에 국한되지 않고 범용적으로 사용하기 위하여 애플리케이션과의 결합도(Coupling)를 약하게(Loosely) 유지
• 관리 및 보안 유지가 쉬움
• 높은 수준의 품질 지원이 가능

92.4 웹 서비스(Web Service)

네트워크의 정보를 표준화된 서비스 형태로 만들어 공유하는 기술

• 웹 서비스는 서비스 지향 아키텍처(SOA) 개념을 실현하는 대표적인 방법
• 서비스 지향 아키텍처(SOA; Service Oriented Architecture) : 기업의 소프트웨어 인프라인 정보시스템을 공유와 재사용이 가능한 서비스 단위나 컴포넌트 중심으로 구축하는 정보기술 아키텍처를 말함
• 웹 서비스의 구성

구분	내용
SOAP	HTTP, HTTPS, SMTP 등을 활용하여 XML 기반의 메시지를 네트워크 상에서 교환하는 프로토콜
UDDI	WSDL을 등록하여 서비스와 서비스 제공자를 검색하고 접근하는데 사용됨
WSDL	- 웹 서비스와 관련된 서식이나 프로토콜 등을 표준적인 방법으로 기술하고 게시하기 위한 언어 - XML로 작성되며, UDDI의 기초가 됨

• UDDI(Universal Description, Discovery and Integration) : 인터넷에서 전 세계의 비즈니스 업체 목록에 자신의 목록을 등록하기 위한 확장성 생성 언어(XML) 기반의 규격

92.5 모듈 간 연계 기능 식별

모듈과 연계된 기능을 시나리오 형태로 구체화하여 식별

• 식별된 연계 기능은 인터페이스 기능을 식별하는데 사용

92.6 모듈 간 인터페이스 기능 식별

식별된 모듈 간 관련 기능을 검토하여 인터페이스 동작에 필요한 기능을 식별

• 외부 및 인터페이스 모듈 간 동작하는 기능을 통해 인터페이스 기능을 식별
• 해당 업무에 대한 시나리오를 통해 내부 모듈과 관련된 인터페이스 기능을 식별
• 식별된 인터페이스 기능 중에서 실제적으로 필요한 인터페이스 기능을 최종적으로 선별
• 식별된 인터페이스 기능은 인터페이스 기능 구현을 정의하는데 사용

---

93. 모듈 간 인터페이스 데이터 표준 확인

93.1 인터페이스 데이터 표준

모듈 간 인터페이스에 사용되는 데이터의 형식을 표준화하는 것

• 기존의 데이터 중에서 공통 영역을 추출하거나 어느 한쪽의 데이터를 변환하여 정의
• 확인된 인터페이스 데이터 표준은 인터페이스 기능 구현을 정의하는데 사용

93.2 인터페이스 데이터 표준 확인

---

94. 인터페이스 기능 구현 정의

94.1 인터페이스 기능 구현의 정의

인터페이스를 실제로 구현하기 위해 인터페이스 기능에 대한 구현 방법을 기능별로 기술하는 것

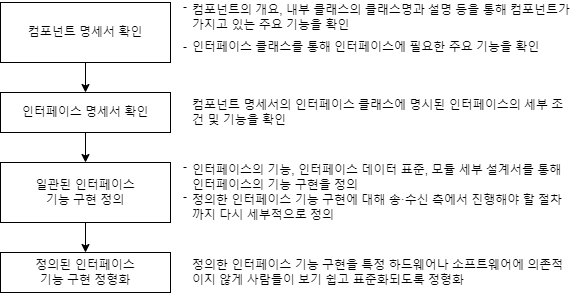

94.2 모듈 세부 설계서

모듈의 구성 요소와 세부적인 동작 등을 정의한 설계서

• 모듈 세부 설계서 종류

구분	내용
컴포넌트 명세서	컴포넌트의 개요 및 내부 클래스의 동작, 인터페이스를 통해 외부와 통신하는 명세 등을 정의한 것
인터페이스 명세서	컴포넌트 명세서의 항목 중 인터페이스 클래스의 세부 조건 및 기능 등을 정의한 것

---

95. 인터페이스 구현

95.1 인터페이스 구현

송·수신 시스템 간의 데이터 교환 및 처리를 실현해 주는 작업

• 대표적인 인터페이스 구현 방법
  • 데이터 통신을 이용한 인터페이스 구현
  • 인터페이스 엔티티를 이용한 인터페이스 구현

95.2 데이터 통신을 이용한 인터페이스 구현

애플리케이션 영역에서 데이터 포맷을 인터페이스 대상으로 전송하면 이를 수신 측에서 파싱(Parsing)하여 해석하는 방식

• 파싱(Parsing) : 주어진 문장이 정의된 문법 구조에 따라 완전한 문장으로 사용될 수 있는가를 확인하는 작업
• 주로 JSON이나 XML 형식의 데이터 포맷을 사용하여 인터페이스를 구현
• 예) JSON을 이용한 인터페이스 구현 순서

1. 송신 측에서 인터페이스 객체를 생성할 데이터를 각 시스템 환경에 맞게 선택
2. JSON을 이용해 데이터를 인터페이스 객체로 만듦
3. 인터페이스 객체를 AJAX 기술 등을 이용하여 수신 측으로 보냄
4. 수신 측에서 인터페이스 객체를 수신해 파싱한 후 처리
5. 수신 측에서 송신 측으로 처리 결과를 보냄

95.3 인터페이스 엔티티를 이용한 인터페이스 구현

인터페이스가 필요한 시스템 사이에 별도의 인터페이스 엔티티를 두어 상호 연계하는 것

• 일반적으로 인터페이스 테이블을 엔티티로 활용
• 예) 인터페이스 테이블을 이용한 인터페이스 구현 순서

1. 송신 측에서 인터페이스 이벤트가 발생하면 인터페이스 테이블에 인터페이스 데이터를 기록(Write)
2. 송신 측 인터페이스 테이블에서 정해진 주기에 따라 인터페이스 데이터를 전송
3. 수신 측 인터페이스 테이블에 인터페이스 데이터가 입력되면 정해진 주기에 따라 인터페이스 데이터를 읽음(Read)
4. 수신 측 인터페이스 테이블에서 인터페이스 데이터를 읽은 후 사전에 정의된 데이터 트랜잭션을 수행

95.4 JSON(JavaScript Object Notation)

웹과 컴퓨터 프로그램에서 용량이 적은 데이터를 교환하기 위해 데이터 객체를 속성·값의 쌍(Attribute-Value Pairs) 형태로 표현하는 개방형 표준 포맷

• 비동기 처리에 사용되는 AJAX에서 XML을 대체하여 사용되고 있음

95.5 AJAX(Asynchronous JavaScript and XML)

자바 스크립트(JavaScript)를 사용하여 클라이언트와 서버 간에 XML 데이터를 주고 받는 비동기 통신 기술

• 전체 페이지를 새로 고치지 않고도 웹 페이지 일부 영역만을 업데이트할 수 있음

---

96. 인터페이스 예외 처리

96.1 인터페이스 예외 처리

구현된 인터페이스가 동작하는 과정에서 기능상 예외 상황이 발생했을 때 이를 처리하는 절차

• 인터페이스 예외 처리 방법
  • 데이터 통신을 이용한 방버
  • 인터페이스 엔티티를 이용한 방법

96.2 데이터 통신을 이용한 인터페이스 예외 처리

인터페이스 객체의 송·수신 시 발생할 수 있는 예외 케이스를 정의하고 각 예외 케이스마다 예외 처리 방법을 기술

• JSON, XML 등 인터페이스 객체를 이용해 구현한 인터페이스 동작이 실패할 경우를 대비한 것

96.3 인터페이스 엔티티를 이용한 인터페이스 예외 처리

인터페이스 동작이 실패할 경우를 대비하여 해당 엔티티에 인터페이스의 실패 상황과 원인 등을 기록하고, 이에 대한 조치를 취할 수 있도록 사용자 및 관리자에서 알려주는 방식으로 예외 처리 방법을 정의

---

97. 인터페이스 보안

97.1 인터페이스 보안

인터페이스의 보안성 향상을 위해 인터페이스의 보안 취약점을 분석한 후 적절한 보안 기능을 적용하는 것

97.2 인터페이스 보안 기능 적용

일반적으로 네트워크, 애플리케이션, 데이터베이스 영역에 적용

영역	내용
네트워크 영역	- 인터페이스 송·수신 간 스니핑(Sniffing) 등을 이용한 데이터 탈취 및 변조 위협을 방지하기 위해 네트워크 트래픽에 대한 암호화를 설정 - 암호화는 인터페이스 아키텍처에 따라 IPSec, SSL, S-HTTP 등의 다양한 방식으로 적용
애플리케이션 영역	소프트웨어 개발 보안 가이드를 참조하여 애플리케이션 코드 상의 보안 취약점을 보완하는 방향으로 애플리케이션 보안 기능을 적용
데이터베이스 영역	- 데이터베이스, 스키마, 엔티티의 접근 권한과 프로시저(Procedure), 트리거(Trigger) 등 데이터베이스 동작 객체의 보안 취약점에 보안 기능을 적용 - 개인 정보나 업무상 민감한 데이터의 경우 암호화나 익명화 등 데이터 자체의 보안 방안도 고려

• IPSec(IP Security) : 네트워크 계층에서 IP 패킷 단위의 데이터 변조 방지 및 은닉 기능을 제공하는 프로토콜
• SSL(Secure Sockets Layer) : TCP/IP 계층과 애플리케이션 계층 사이에서 인증, 암호화, 무결성을 보장하는 프로토콜
• S-HTTP(Secure Hypertext Transfer Protocol) : 클라이언트와 서버 간에 전송되는 모든 메시지를 암호화하는 프로토콜
• 트리거(Trigger) : 데이터베이스 시스템에서 데이터의 입력, 갱신, 삭제 등의 이벤트가 발생할 때마다 자동적으로 수행되는 절차형 SQL을 의미
• 데이터 익명화 : 데이터에 포함된 개인식별정보를 영구적으로 삭제하거나 알아볼 수 없는 형태로 변환하는 것을 의미

97.4 데이터 무결성 검사 도구

인터페이스 보안 취약점을 분석하는데 사용되는 도구

• 데이터 무결성 검사 도구는 시스템 파일의 변경 유무를 확인하고, 파일이 변경되었을 경우 이를 관리자에게 알려줌
• 종류 : Tripwire, AIDE, Samhain, Claymore, Slipwire, Fcheck 등

---

98. 인터페이스 구현 검증

98.1 인터페이스 구현 검증

인터페이스가 정상적으로 문제없이 작동하는지 확인하는 것

• 인터페이스 구현 검증 도구와 감시 도구를 이용하여 인터페이스의 동작 상태를 확인

98.2 인터페이스 구현 검증 도구

인터페이스 구현을 검증하기 위해서는 인터페이스 단위 기능과 시나리오 등을 기반으로 하는 통합 테스트가 필요

• 통합 테스트를 수행하기 위해 사용하는 테스트 자동화 도구

도구	기능
xUnit	Java(Junit), C++(Cppunit), .Net(Nunit) 등 다양한 언어를 지원하는 단위 테스트 프레임워크
STAF	- 서비스 호출 및 컴포넌트 재사용 등 다양한 환경을 지원하는 테스트 프레임워크 - 크로스 플랫폼이나 분산 소프트웨어에서 테스트 환경을 조성할 수 있도록 지원 - 분산 소프트웨어의 경우 각 분산 환경에 설치된 데몬이 프로그램 테스트에 대한 응답을 대신하며, 테스트가 완료되면 이를 통합하고 자동화하여 프로그램을 완성
FitNesse	웹 기반 테스트 케이스 설계, 실행, 결과 확인 등을 지원하는 테스트 프레임워크
NTAF	FitNesse의 장점인 협업 기능과 STAF의 장점인 재사용 및 확장성을 통합한 NHN(Naver)의 테스트 자동화 프레임워크
Selenium	다양한 브라우저 및 개발 언어를 지원하는 웹 애플리케이션 테스트 프레임워크
watir	Ruby를 사용하는 애플리케이션 테스트 프레임워크

• 데몬(Daemon) : 사용자의 직접적인 개입 없이 특정 상태가 되면 자동으로 동작하는 시스템 프로그램
• Ruby : 마츠모토 유키히로가 개발한 인터프리터 방식의 객체 지향 스크립트 언어

98.3 인터페이스 구현 감시 도구

인터페이스 동작 상태는 APM(애플리케이션 성능 관리)을 사용하여 감시(Mornitoring)할 수 있음

• APM을 통해 데이터베이스와 웹 애플리케이션의 트랜잭션, 변수값, 호출 함수, 로그 및 시스템 부하 등 종합적인 정보를 조회하고 분석할 수 있음
• 대표적인 APM

종류	내용
스카우터 (Scouter)	애플리케이션 및 OS 자원에 대한 모니터링 기능을 제공하는 오픈소스 APM 소프트웨어
제니퍼 (Jennifer)	애플리케이션의 개발부터 테스트, 오픈, 운영, 안정화까지 전 단계에 걸쳐 성능을 모니터링하고 분석해주는 소프트웨어

98.4 APM(Application Performance Management/Mornitoring)

애플리케이션의 성능 관리를 위해 접속자, 자원 현황, 트랜잭션 수행 내역, 장애 진단 등 다양한 모니터링 기능을 제공하는 도구

• APM은 리소스 방식과 엔드투엔드(End-to-End)의 두 가지 유형이 있음

종류	내용
리소스 방식	Nagios, Zabbix, Cacti 등
엔드투엔드 방식	VisualVM, 제니퍼, 스카우터 등
